Cảm biến áp suất Setra
Thông tin đọc trực tiếp từ tem:
Hãng: Setra
Model: 256
Part No: 2561025D2G2M11
Dải đo: 0–25 Bar
Nguồn cấp: 24 VDC
Output: 4–20 mA (chuẩn công nghiệp)
Đây là thiết bị gì?
Đây là cảm biến đo áp suất công nghiệp, dùng để:
Đo áp suất khí hoặc chất lỏng
Gửi tín hiệu về PLC / biến tần / hệ điều khiển
- Ứng dụng trong:
- Hệ thống thủy lực
- Máy ép, máy đóng gói
- HVAC, đường ống
Cách hoạt động:
- Áp suất tác động vào đầu ren bên dưới
- Sensor bên trong đo và chuyển thành tín hiệu điện
- Xuất ra 4–20mA:
- 4 mA = 0 bar
- 20 mA = 25 bar
Kết luận:
Đây là cảm biến áp suất Setra Model 256 (0–25 bar, output 4–20mA)
Các Model về Cảm biến áp suất Setra:
Dòng áp suất Gauge / Absolute (công nghiệp)
Model 256 → chống nước, dùng ngoài trời (bạn đang dùng loại này)
Model 270 → độ chính xác cao (±0.05% FS)

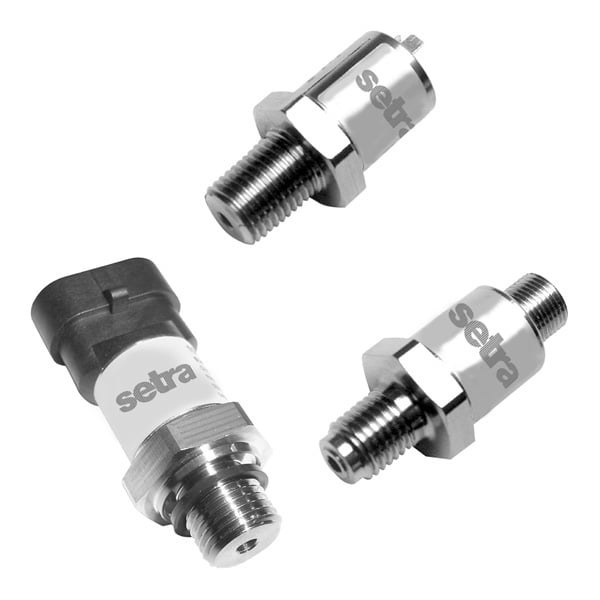

Model 3100 → ổn định cao, dùng lâu dài
Model 204 → áp suất cao (tới ~10,000 psi)
Model 280 → đa dạng (gauge / absolute / compound)
Dòng áp suất chênh lệch (Differential Pressure)
Model 264 → phổ biến, giá tốt
Model 267 → độ nhạy cao (áp rất thấp)

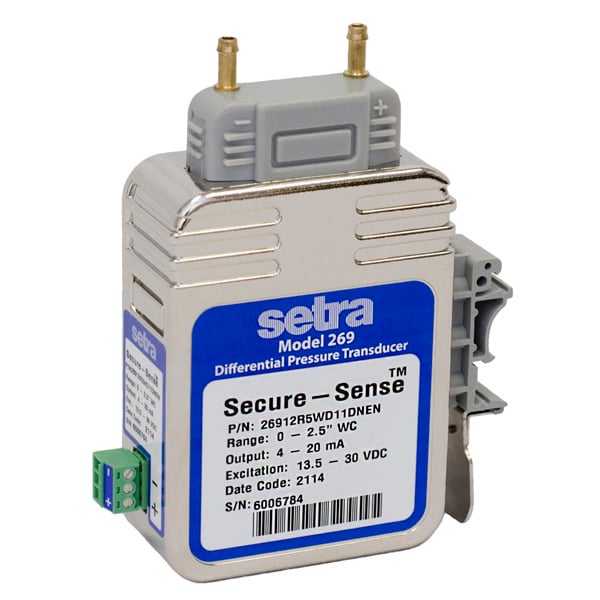

Model 269 → dải đo thấp (inH2O)
Model 265 → dùng trong hệ BMS tòa nhà
Model 231 / 231RS → wet-to-wet (đo chất lỏng hai bên)
Dòng Barometric (áp suất khí quyển)
Dùng thời tiết, phòng lab, đo độ cao
Model 278 → độ ổn định cao
Model 276 → giá rẻ hơn

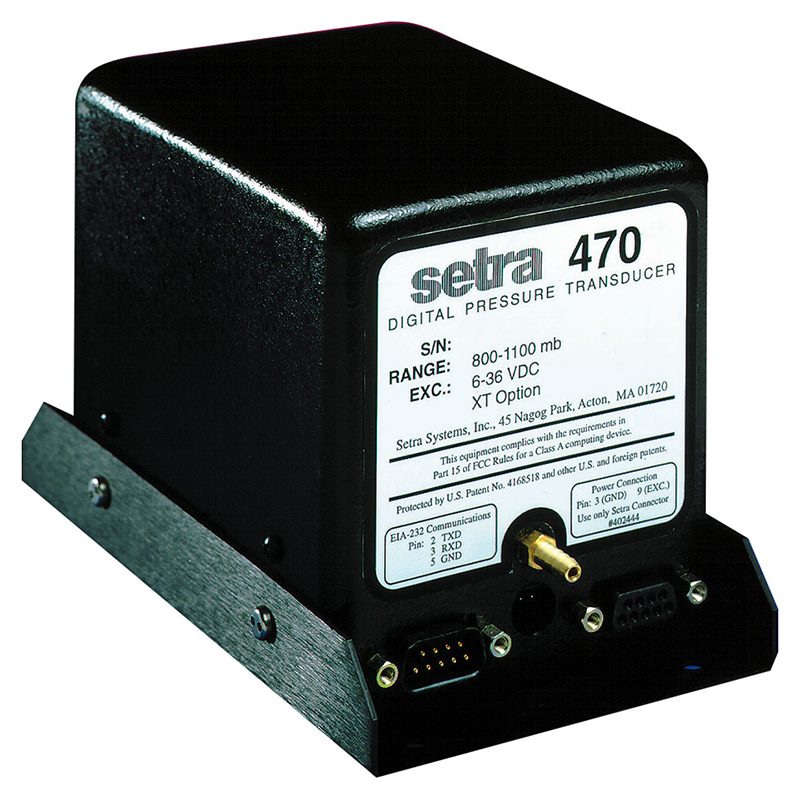

Model 470 → có màn hình + digital
Dòng UHP (Ultra High Purity – siêu sạch)
Model 223 / 224 / 225 / 227
Độ sạch cao, dùng trong semiconductor
Dòng đặc biệt / cao cấp
ASM / ASL (AccuSense) → độ chính xác cao
730 → đo chân không (vacuum)
Phân loại tổng thể của Setra
Setra chia cảm biến theo loại áp suất:
Gauge pressure (áp suất tương đối)
Absolute pressure (áp suất tuyệt đối)
Differential pressure (chênh áp)
Barometric (khí quyển)
