Van thủy lực Moog
Van servo MOOG dùng để làm gì?
Hãng: MOOG (Mỹ ????????)
Dùng trong: hệ thống điều khiển chuyển động chính xác
Chức năng chính
Điều khiển lưu lượng & áp suất dầu
Điều chỉnh dòng dầu thủy lực
Điều khiển:
tốc độ
lực
vị trí
Điều khiển chuyển động cực kỳ chính xác
Ví dụ:
Điều khiển xi lanh đi đúng vị trí mm
Điều khiển tốc độ mượt, không giật
Nhận tín hiệu điện → điều khiển cơ khí
→ Van servo MOOG
→ Điều khiển dòng dầu
→ Điều khiển chuyển động máy
Ứng dụng thực tế
Máy ép nhựa
-
Điều khiển:
-
đóng/mở khuôn
-
phun nhựa
-
Máy CNC / cơ khí chính xác
-
Điều khiển chuyển động trục
Ngành thép / cán thép
-
Điều khiển lực ép
Hàng không / quốc phòng
-
Điều khiển cánh máy bay
Dây chuyền tự động
-
Robot
-
hệ thống nâng hạ
Hiểu đơn giản
Van servo MOOG = "bộ não điều khiển dòng dầu cực kỳ chính xác"
Giống như:
PLC = ra lệnh
Servo valve = thực hiện cực chính xác
Các dòng model Van thủy lực Moog
ác dòng van thủy lực Moog (servo valve & proportional valve) rất đa dạng, chủ yếu dùng trong hệ thống điều khiển chính xác cao (máy ép, turbine, hàng không, test bench…). Mình tổng hợp các dòng phổ biến cho bạn dễ tra cứu
Van servo Moog (Servo Valves – cao cấp nhất)
-

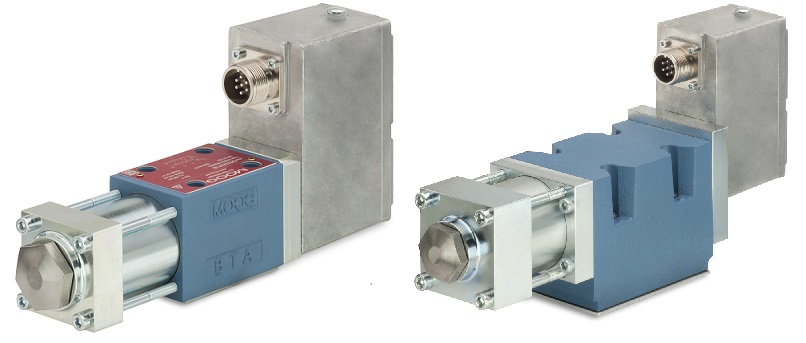

D633 / D634
-
Loại: 2-stage servo valve
-
Ứng dụng: máy ép nhựa, máy cán thép
-
-
D660 / D661
-
Độ chính xác rất cao
-
Có feedback LVDT
-
-
D765 / D767
-
Công nghiệp nặng, tải lớn
-
Đặc điểm:
Độ chính xác cực cao
Phản hồi nhanh
Giá rất cao
Van proportional Moog (Proportional Valves – phổ biến hơn)
-
D941 / D942
-
D936 / D937
-
D955 / D956
Đặc điểm:
Điều khiển tuyến tính (analog)
Rẻ hơn servo valve
-
Dùng nhiều trong:
-
Máy ép
-
Máy CNC
-
Hệ thống thủy lực tự động
-
Van tích hợp điện tử (Digital / Smart Valve)
-
D671 / D673
-
D680 series
Đặc điểm:
-
Có sẵn driver bên trong
-
Giao tiếp:
-
CANopen
-
EtherCAT
-
-
Dễ setup, ít cần amplifier ngoài
Van công nghiệp chuyên dụng
Van cho turbine (điện, khí)
Van ngành hàng không
Van test system (fatigue testing)
